 Levantamiento con cinta y brújula



El levantamiento con cinta y brújula es utilizado para levantamientos de poca extensión, similar al levantamiento con cinta, la diferencia es que los ángulos son tomados con apoyo de la brújula.



Aplicaciones

Levantamientos catastrales, levantamientos preliminares.



Conceptos básicos

Angulo:

Por definición un ángulo es la abertura entre dos líneas que se cortan, este ángulo está compuesto por línea de referencia, sentido y amplitud.

En topografía estos elementos corresponden a:

1.      Línea de referencia: Es la norte que puede ser de tres tipos: real, magnética y arbitraria.

2.      Sentido: Regularmente se toma el sentido de las manecillas del reloj.

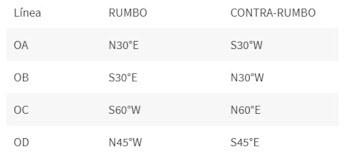

3.      Amplitud: Es el valor angular que en este caso se puede tomar como rumbo o azimut.



Brújula

Es un instrumento utilizado por muchos profesionales para encontrar direcciones por medio de los polos magnéticos, antes del teodolito los topógrafos la utilizaban para medir ángulos. La brújula consta básicamente de una caja con un circulo graduado para medir rumbos magnéticos o azimuts magnéticos. La cual contiene una aguja de acero magnetizada montada sobre un pivote, la aguja de la brújula se alinea con el norte magnético. Para medir una dirección con la brújula se instala la brújula en un extremo de la línea, se libera el seguro de la aguja y se dirige la visual hacia el otro extremo de la línea; antes de tomar la lectura se debe verificar que la brújula se encuentre nivelada. La brújula se usa para levantamientos de poca precisión o para verificar levantamientos ya realizados.



Declinación magnética



Es el ángulo que forma el meridiano magnético con el meridiano verdadero. Para cada punto de la tierra tienen un valor diferente y variable ya que el norte magnético varia inexplicablemente por cambios en los campos magnéticos de la tierra. Varia en una dirección y luego en otra, en un periodo de 160 años realiza el ciclo completo conocido como variable secular. También existen variaciones anuales y variaciones diarias que son cambios despreciables teniendo en cuenta la precisión de las lecturas de la brújula. La declinación puede ser E o W de acuerdo hacia donde se desvié la aguja con respecto a los polos geográficos de la tierra.



Inclinación magnética



Debido a la atracción que ejercen los polos sobre la aguja, esta tiende a inclinarse y no mantenerse horizontal. Dicho grado de inclinación es la inclinación magnética. Las brújulas corrigen esa inclinación por medio de contrapesos que son bobinas de alambre de cobre de cobre que se ubican en el otro extremo del polo, según el hemisferio donde se encuentre el aparato. Si se esta en el hemisferio norte el contrapeso estará en el extremo sur de la aguja



Atracción local



La dirección que toma la aguja se ve alterada por otras fuerzas magnéticas diferentes al campo magnético terrestre -objetos metálicos, de hierro, acero, corrientes eléctricas y otros metales-, si esas fuerzas son muy grandes no será posible utilizar la brújula adecuadamente. Todas las direcciones tomadas desde un mismo punto estarán afectadas por la misma atracción local. Para eliminar la atracción local se toman las direcciones con la brújula de una línea en cada extremo y la diferencia en valores de azimut debe ser 180°











Metodología



En campo

·         Reconocimiento del terreno: Como primer paso se debe reconocer la totalidad del terreno y hacer el grafico correspondiente, actividad que se convierte en la principal del trabajo, ya que este grafico servirá de base para todo el proceso del levantamiento, tanto en campo como en oficina.

·         Trazo del polígono base: Se debe trazar y materializar un polígono que inscriba la mayor parte del terreno a levantar. Para minimizar la toma de detalles se debe trazar utilizando la mayor cantidad de linderos del terreno.

·         Toma de azimut y distancias del polígono: Con el polígono materializado se miden cada una de las distancias del polígono, y con ayuda de la brújula se toman los azimuts o rumbos, de acuerdo al tipo de brújula, armándose sobre cada uno de los deltas y visar los deltas anterior y siguiente, la visual se puede dar con los jalones y cerca a la brújula evitar equipos o elementos que puedan generar campo magnético

·         Toma de detalles: Los detalles adicionales, ya sea para completar el área total o para georreferenciar detalles puntuales, como árboles, postes, entre otros, se toman por el método de izquierdas y derechas.



En oficina

·         Calculo y ajuste de los ángulos internos: Con base en los azimuts se determinan los ángulos internos, y de acuerdo a la sumatoria teórica se determina el error y la corrección para cada ángulo asignándole el mismo peso a cada ángulo.

·         Determinación de la atracción local: Con base en los azimuts tomados en campo, y determinando los azimuts calculados, se determina la atracción que es la diferencia entre los azimuts de campo y los calculados.

·         Ajuste de los azimuts del polígono: Con base en la línea de menor atracción local y los ángulos internos corregidos, se determinan los azimuts corregidos o ajustados de las demás líneas del polígono.

·         Área por figuras geométricas: Con base en el polígono ajustado y los datos de izquierdas y derechas determinar las áreas parciales y las áreas totales.
